シャッターテスタ 7FR-80D

  • 高性能な反射型シャッター試験機
  • 3点でフォーカルプレーンシャッターの露出時間・幕速・露出ムラ・X遅延などを測定
  • レーザー光の反射を利用した計測システムなので完成品デジタルカメラでの測定が可能
  • 上中下のスタート時間差を測定
  • シャタースピード1 / 8000秒まで正確に測定
  • PCにて簡単に設定・制御・データ取得が可能

お気に入り登録する

型式 7FR-80D
光源 レーザー光
λ=780nm
Power:1mW(classⅡ)
機能 ・BOUND検知機能
・HASTY検知機能
精度[%] ・水晶精度 : ± 0.05 [%]以内
・測定精度 : ± 5 [μs]以下
被検査対象 ・フォーカルプレーンシャッター単体
・シャッターユニット
・完成品デジタルカメラ

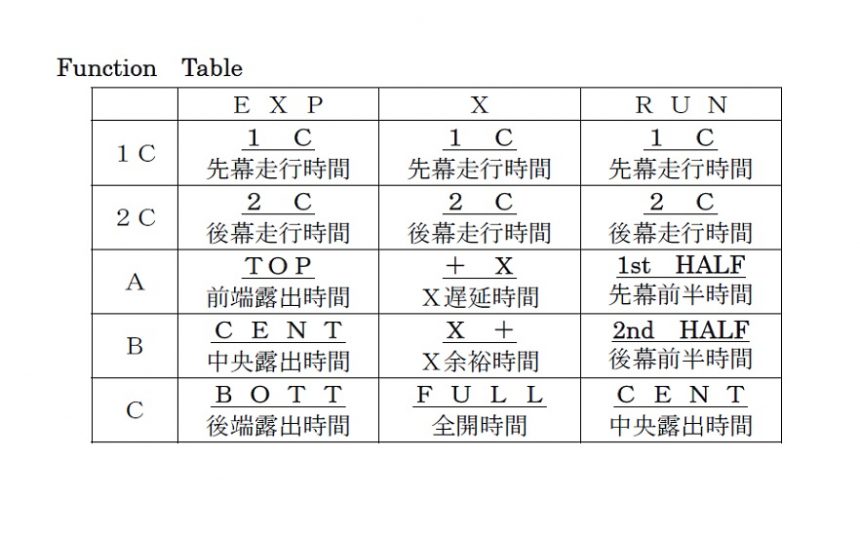

測定項目 項目説明図をご覧ください
測定範囲 測定レンジ 0.001ms~16.0s
測定秒時 0.001ms~16.0s
測定方式 反射方式
表示・操作 ・本体部 : 5ch (7セグメント)
・外部通信制御(シリアル)
測定点数 縦3点
判定機能 露出ムラのOK / NG
通信I/F RS-232C準拠
電源電圧 AC100 - 120V, 200 - 240V 50/60Hz
消費電力[VA] 14.5
動作環境 精度保証環境
・温度 : 5 - 40 [℃]
・湿度 : 85 [%]以下 結露なきこと
寸法(WxHxD)[mm] 160 × 410 × 462
重量[kg] 10.0
拡張機能 ・測定点数の増加
・光源のLED化
