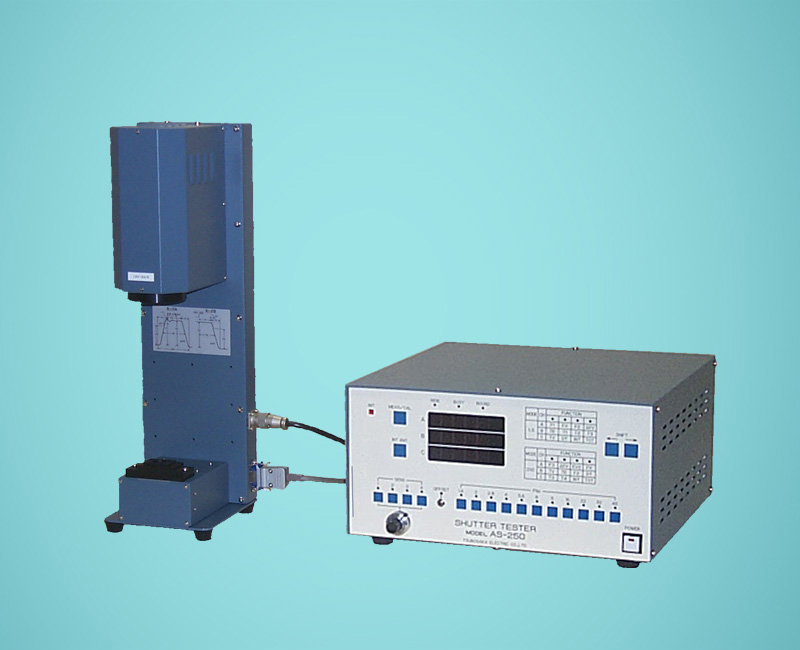

シャッターテスター AS-250T2

カタログダウンロードはこちら

  • レンズシャッター、シャッター単体および絞りの動作時間や絞り口径比を測定
  • レンズシャッター、シャッター単体の測定ではLSモードを使用
  • デジタルカメラ用シャッターの測定ではDSCモードを使用
  • シャッター単体の測定向け、集光レンズユニットをオプション設定
  • 測定操作の様子はYouTubeにて公開中です。

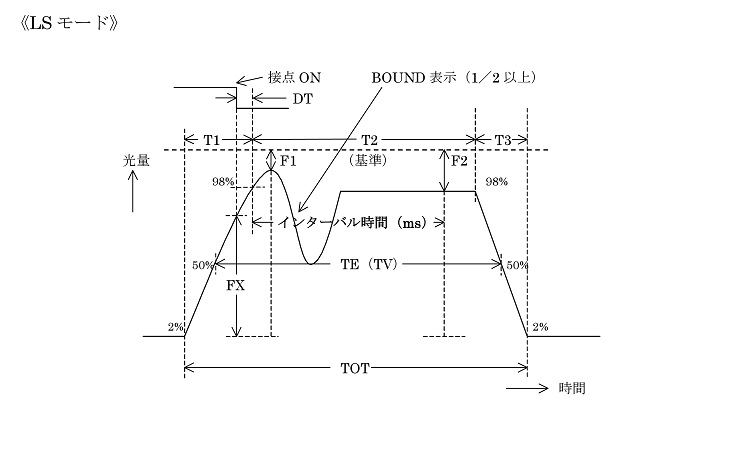

測定項目:LSモード(レンズシャッター測定モード時)

① TE 有効露出時間[シャタ-全開時に対して50%レベルの時間]
② TV 有効露出時間[実質の有効露出時間]
TV= EV-AV ( = 5-ΔEV+F1)
③ T1 開き始めから開き終わりまでの時間
④ T2 全開時間
⑤ T3 閉じ始めから閉じ終わりまでの時間
⑥ F1 絞り最大口径の基準口径に対する誤差
⑦ F2 開き終わりからインタ-バル設定時間後の基準口径に対する誤差
⑧ FX X 接点時の基準口径に対する誤差
⑨ ΔEV 開きはじめから閉じ終わりまでの基準露光量に対する誤差
⑩ TOT 全露出時間
⑪ DT 開き終わりからX 接点までの時間
⑫ INT インタ-バル設定時間表示

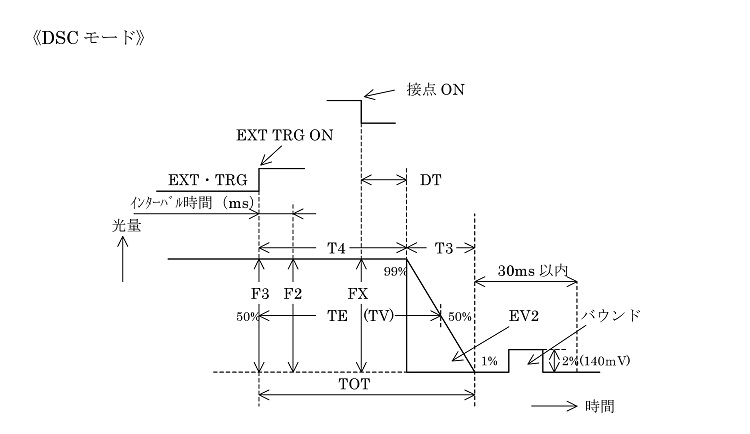

測定項目:DSCモード(デジタルシャッターカメラ測定時)

① TE 有効露出時間[シャタ-全開時に対して50%レベルの時間]
② TV 有効露出時間[実質の有効露出時間]
TV= EV-AV ( = 5-ΔEV+F3)
③ T4 全開露出時間[TRG 入力時から閉じ始め迄の時間]
④ T3 立ち下がり時間[閉じ始めから閉じ終わり迄の時間]
⑤ F3 TRG 入力時の基準口径に対する絞り誤差
⑥ F2 TRG 入力からインターバル時間設定後の基準口径に対する絞り誤差
⑦ FX X 接点時の基準口径に対する誤差
⑧ ΔEV TRG 入力から閉じ終わりまでの基準露光量に対する誤差
⑨ EV2 閉じ始めから閉じ終わりまでの露光量
⑩ DT X 接点から閉じ始めまでの時間
⑪ TOT TRG 入力時から閉じ終わり迄の時間
⑫ INT インタ-バル設定時間表示

お気に入り登録する

品名 SHUTTER TESTER
型式 AS-250T2
精度[%] 絞り口径 : ± 0.05 [EV]以下
・分解能 = 最小サンプリング周期
LSモード:10 [μs]
DSCモード:0.5[μs]
被検査対象 ・レンズシャッター
・絞り口径
・デジタルカメラシャッター
測定項目 ・シャッター動作時間(露光時間など)
・絞り口径
測定範囲 ・口径直径 : 0.3 - 32 [mm]
・時間 : 1 / 1,000 - 1.0 [s]
表示・操作 ・制御部操作
・外部通信制御(シリアル)
通信I/F コネクター:RS-232C準拠
通信:仮想COMポートによるUART
電源電圧 AC100 - 240 50/60Hz
動作環境 本体部
・温度 : 5 - 45 [℃]
・湿度 85 [%]以下 結露なきこと
Head部
・温度 : -40 - 80 [℃]
・湿度 : 80 [%]以下および+60℃90% 結露なきこと
寸法(WxHxD)[mm] ・本体部 : 302 x 151 x 310
・受光部 : 150 x 175 x 519
重量[kg] ・本体部 :9.2
・受光部 : 6.0
拡張機能 集光レンズユニット(シャッター単体など、結像レンズを持たないシャッター測定用)
