- レンズの比像面照度(周辺光量落ち・シェーディング)の測定器
- 単位は%で表示しすべて自動で測定
- 測定分解能=1μmの精密測定
- 広角レンズは光源を(半)積分球型にすることで対応
- 紫外・赤外用レンズの測定も光源と受光部の変更で対応可能
- 新規追加のパルススキャン機能で測定時間を大幅短縮
- 旧型式:KK-2T

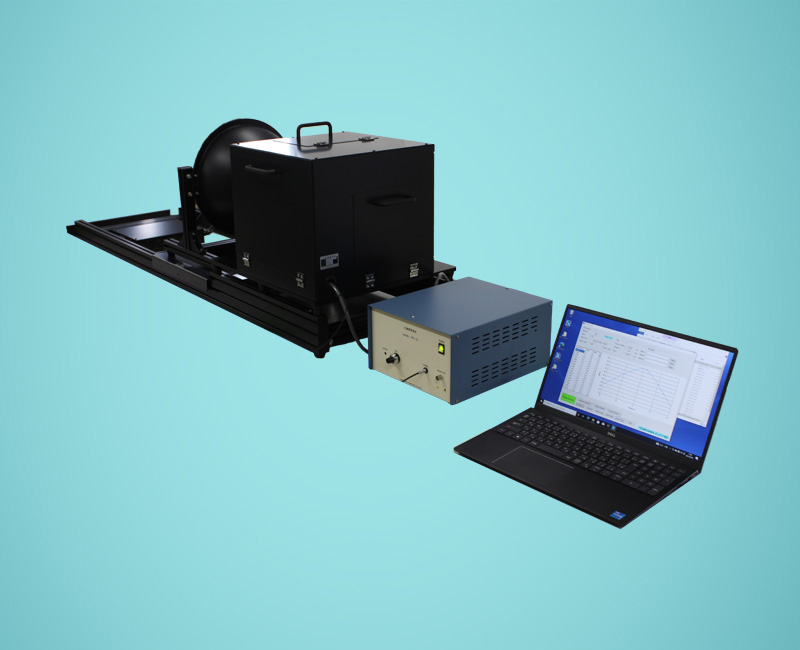

比像面照度測定器 KK-4
型式 | KK-4 |
---|---|
輝度[cd/㎡] | 光源に依存 |
輝度面(WxH)[mm] | 光源に依存 |

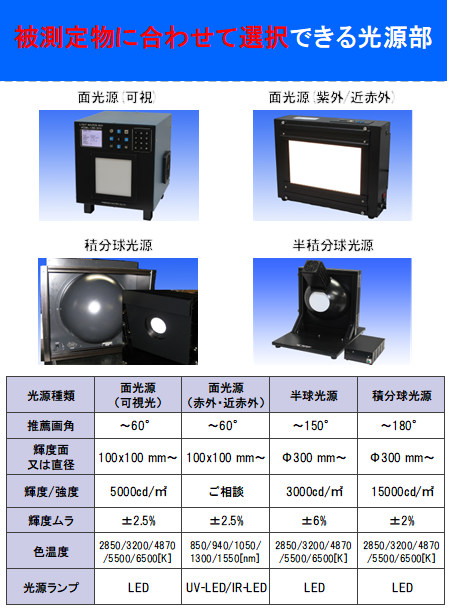

光源 | 光源に依存・ハロゲン・LED(可視・紫外・赤外) |
機能 | ・比像面照度の測定表示・CSV形式での測定データの保存 |
センサ | フォト・ダイオード |
ピンホール | φ0.1又はφ0.2 又は φ0.3 [mm] |
スキャン範囲 | 標準±50 [mm]分解能 : 0.001 [mm] |
被検査対象 | レンズ(一眼レフ・車載・監視など) |
表示・操作 | 専用ソフトウェア操作 |
対応OS | Windows10 |
通信I/F | USB2.0準拠 |
電源電圧 | AC100 - 240V 50/60Hz |
寸法(WxHxD)[mm] | 光源に依存参考 : 1000 x 385 x 300 (LED面光源時) |
拡張機能 | ・光源の変更 ・レンズマウント |
