9点式配光テスタ STB-209XL2

カタログダウンロードはこちら

  • 9点の受光部でストロボフラッシュの発光光量及び光量分布を測定
  • キセノンとLEDの両発光を観測
  • 発光時間やピークの光量を測定
  • 受光部はマグネット吸着式で脱着が簡単

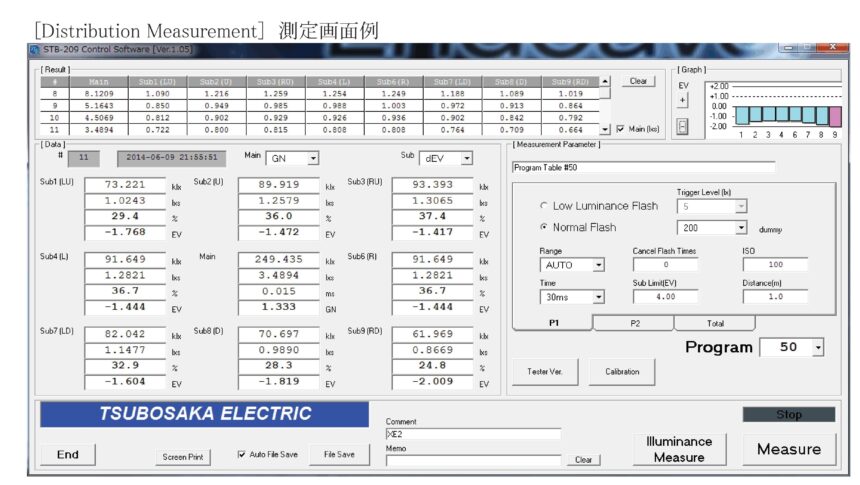

  • PCソフトウェアにてデータ管理
  • 測定データはCSV形式で保存可能

お気に入り登録する

型式 STB-209XL2
機能 ・測定値の表示
・測定条件の変更
・測定結果の保存
設定範囲 ・受光感度(3段階)
・測定時間
・測定パターン
・測定分解能
・OK/NG判定基準
精度[%] ±2
センサ Siフォトダイオード
測定項目 ・周辺8点+中心1点
光量 [lx・s]、ガイドナンバー[GN]、配光分布[⊿EV,%]、最大照度[klx]、照度[lx]
・中心1点のみ (上記の測定項目に追加)
AV値[AV]、Fナンバー[Fno]、最大照度[lx]、発光時間[ms]、減衰率[%]
測定方式 ・中心1点 : サンプリング方式
・周辺8点 : 積分方式
表示・操作 専用PCソフトウェア操作
対応OS Windows7,10
測定時間[ms] LX-MODE : 30 - 1400
測定時間[s] MP-MODE : 1 - 10
判定機能 設定値に対してのOK/NG判定
通信I/F USB 2.0準拠
電源電圧 AC100 - 240V 50/60Hz
消費電力[VA] 50
寸法(WxHxD)[mm] ・本体部 : 140 x 264 x 280
・受光部 : 75 x 50 x 45
・校正光源 : 110 x 120 x 230
重量[kg] 12
付属品 ・センサ部 (9個)
・センサケーブル (9本)
・校正用光源
