- デジタルカメラ、ビデオカメラの調整検査用チャートコリメータ
- ズームレンズの解像力評価
- 有限遠から無限遠までユーザーの使用したいレンズに合わせて仕様変更可能
- 光源の変更が可能（ハロゲン・LED）
- 標準機はf=500、対象のカメラに合わせてカスタマイズに対応
- 複数台を組み合わせて中心+周辺画角の検査にも使用可能

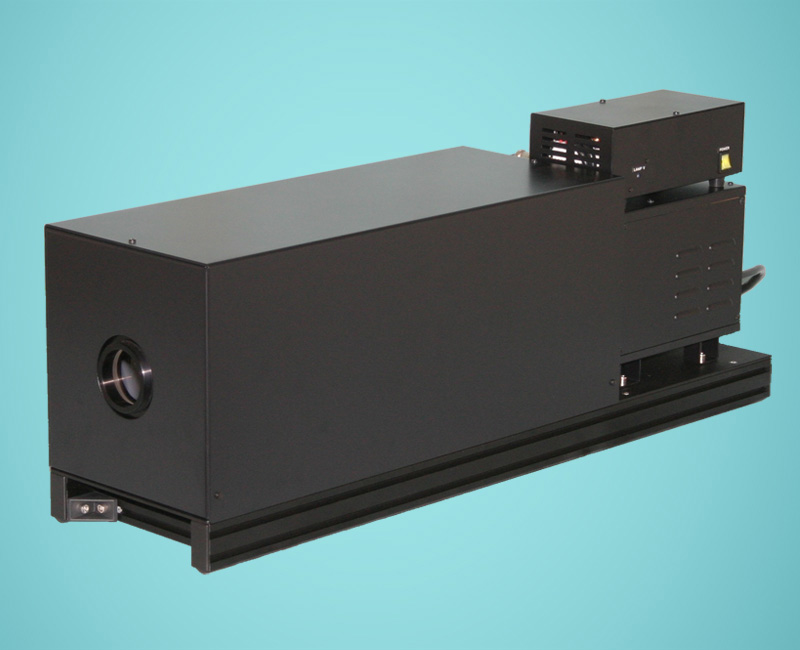

チャートコリメータ AFCシリーズ
| 品名 | CHART COLLIMATOR |
|---|---|
| 型式 | AFC-500 |
| 輝度範囲[cd/㎡] | 300 - 900 |
| 輝度面(WxH)[mm] | 150 x 120 |
| 輝度ムラ[± %] | 3.5 |
| 相関色温度[K] | 6,500± 500 |
| 光源 | LED ※オプションでハロゲン |
| コリメータ光学系 | コリメータレンズ 直径50mm, f=500mm |
| 被検査対象 | カメラ用レンズなど |
| チャート | 90mm x 120mm |
| 電源電圧 | AC100 - 240V 50/60Hz |
| 消費電力[VA] | 10 |
| 寸法(WxHxD)[mm] | 200 x 260 x 750 |
| 重量[kg] | 11 |
| 拡張機能 | ・焦点位置を有限位置に変更・焦点位置の可変機構(チャート部の電動化)光源の変更チャートサイズに合わせたカスタム全般 |
