- ISO16505に準拠。高演色白色LED使用の擬似ヘッドライト治具
- 250m遠方の直径0.09mのヘッドライトが1.3m間隔で存在することを想定
- 距離2.5mに配置。縮尺率 2.5m/250m = 0.010倍
- 輝度最大 500,000[cd/㎡]以上

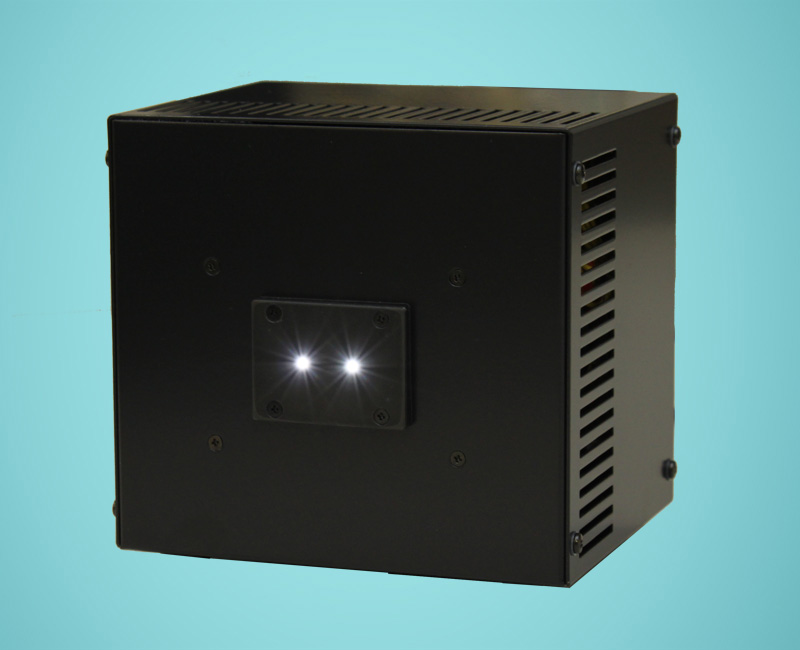

ヘッドライト再現光源 JIG-HLS-106
| 型式 | JIG-HLS-106 |
|---|---|
| 輝度[cd/㎡] | 常用200,000 - 300,000最大500,000以上 |
| 相関色温度[K] | 6500 ±500 ※オプション: 2850 ±300, 5100 ±500 |
| 光源 | LED |
| ランプ寿命 | 20,000H(使用環境による) |
| 点灯方式 | DC点灯 |
| 機能 | 出力調整アナログボリューム(全体, 左右個別) |
| 電源電圧 | ACアダプタAC100 - 240V 50/60Hz |
| 消費電力[VA] | 65 |
| 寸法(WxHxD)[mm] | 121 x 116 x 99 (突起部を除く) |
| 重量[g] | ・光源: 550・ACアダプタ: 500 |
| 拡張機能 | 使用想定距離の変更 |
