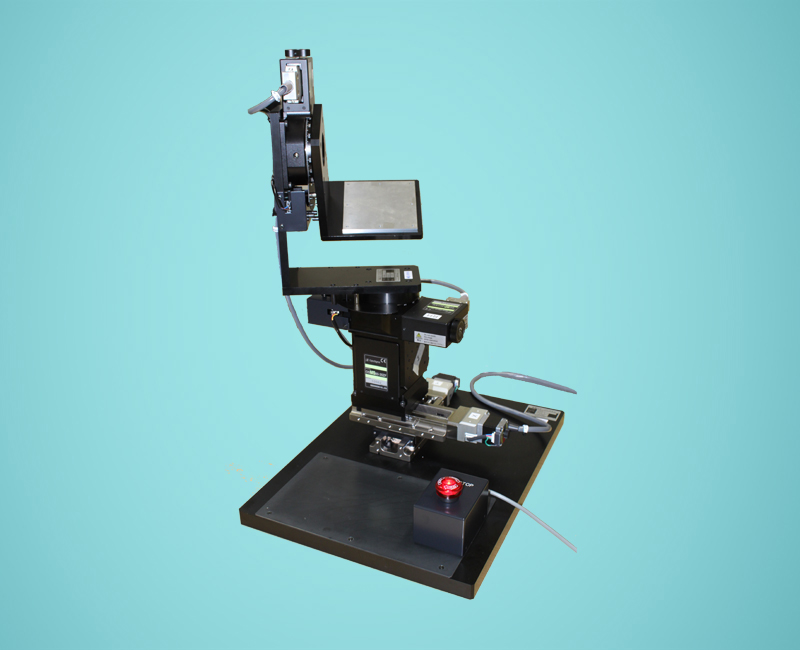

多軸電動ステージ制御システムCMS-1

カタログダウンロードはこちら

  • 回転軸(Yaw / Pitch)と直動軸(X / Y / Z)の電動ステージを搭載
  • 専用PCソフトウェアでステージの制御が可能
  • 位置のティーチングや、記憶、呼び出しが可能
  • DLLの提供や、電動ステージ軸の変更にもオプション対応致します。
    ※仕様では一部では、PitchをRV, YawをRHと表記しています。

お気に入り登録する

型式 CMS-1
対応OS Microsoft Windows 10
移動範囲[mm] X軸:±25[mm] ,Y軸:±25[mm] ,Z軸:±10[mm] Yaw軸[RH]:±45[deg] 、 Pitch軸[RV]:±35[deg]
移動分解能[μm] X軸:6μ m,Y軸:6μ m,Z軸:10μ mYaw軸[RH]: 0.2[deg]、 Pitch軸[RV]: 0.2[deg]
耐荷重[kg] 2.0
試料台 最大ワーク寸法:250 x 150 x 150 [mm]
通信I/F USB 2.0 Type-Bコネクタ
電源電圧 AC100V 50/60[Hz]
消費電力[VA] 100 (PC除く)
動作環境 [気温] 5 - 40 [℃][湿度] 80%以下 結露無き事
寸法(WxHxD)[mm] ステージ本体: 300(W)x400(D)x550(H) XYZ コントロールボックス: 200(W)x200(D)x145(H) RH,RV コントロールボックス: 200(W)x200(D)x145(H)
重量[kg] ステージ本体:約16.0XYZコントロールボックス: 約3.0RH,RVコントロールボックス: 約2.9
付属品 ・緊急停止ボタン
拡張機能 ・DLLファイルの提供・ステージの変更
