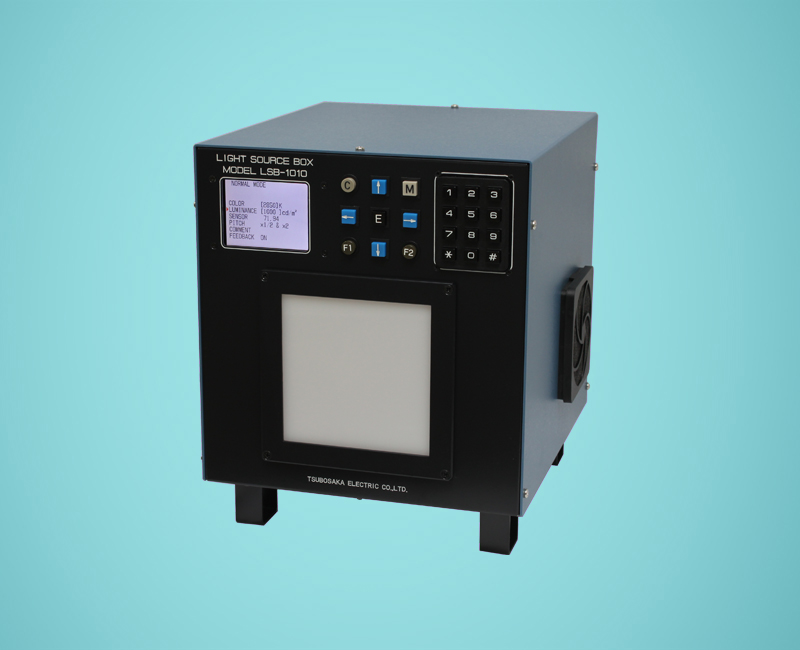

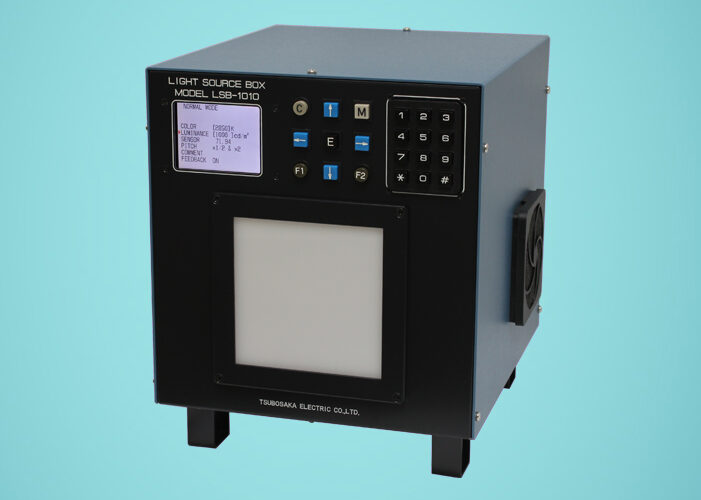

The BESTな輝度箱 LSB-1010FB Series

カタログダウンロードはこちら

発光面内の明るさ(輝度)、色(色温度、均一性などを高精度で保証した輝度箱
様々なご要望にお応えしてきた50年弱の経験値から
従来ラインナップの間を埋める「The BEST」をコンセプトに開発した新しいLED面光源です

輝度の再現範囲や機能などが充実したLSB-111WCRIシリーズ
小型軽量でコスト面でも優れているVLB-10FBW2-CRIVLB-1411FBC-CRI
これらのいい所をまとめたモデルになっています

紹介動画(30秒) 詳しい操作説明(4分弱)

高級機に装備される機能を装備

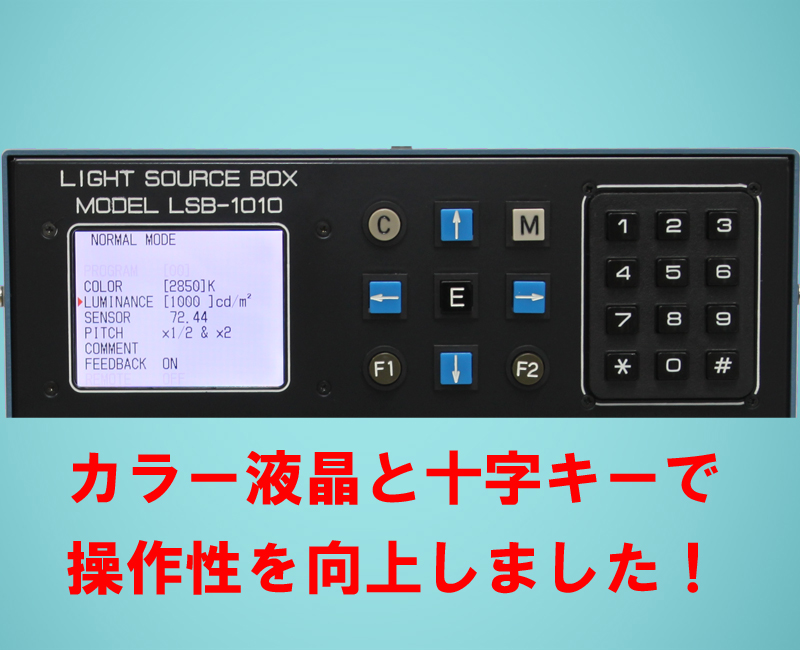

  • テンキー操作により任意の輝度を細かく指定することができます。
  • 輝度単位は3種類からいつでも変更選択可能
  • 通常はチラツキなしのDC点灯。パルスモードを使えば任意の周波数で点灯。
  • 現在の輝度を常に表示(サンプリング表示機能)

価格とサイズを押さえながらも基本性能を追及

  • 発光面内の輝度均一性は95%以上
  • 輝度フィードバック機能で輝度を監視補正。補正精度は0.5%以内

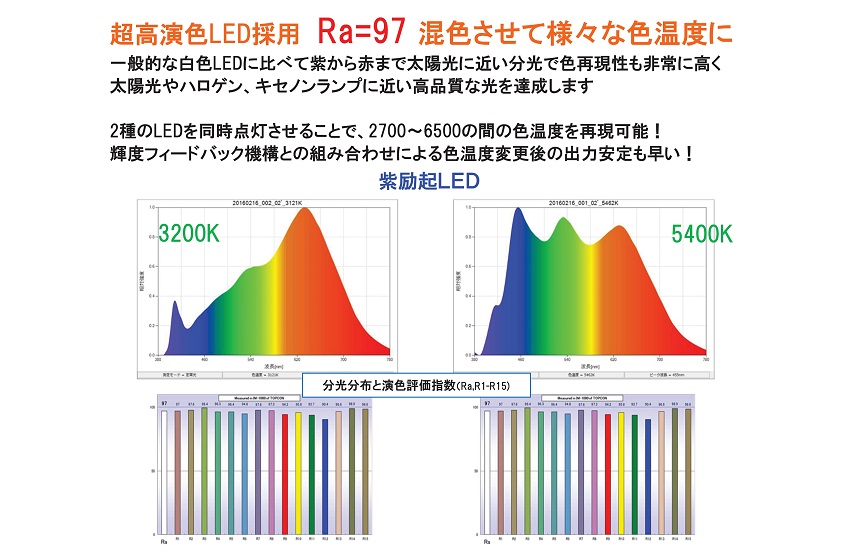

  • 高演色LEDを採用
  • 筐体脚部は光学定盤等への固定を想定して寸法設計
  • 重量は5kg弱
  • 輝度の再現範囲は128倍(7EV)
  • 事前に登録した輝度と色温度を呼び出し
  • 色温度の切り替え
  • オプション、カスタム対応多数

スマートフォンを使ったAR【拡張現実】に対応
実機がなくてもAR技術を使って設置場所への寸法確認などが行えます。詳しくはこちら

ホームページ上から資料ダウンロード可能
①LSB-1010FBシリーズカタログ
②[.EPRT]形式のCADデータ
こちらのダウンロードフォームからお申込みください。

お気に入り登録する

型式 LSB-1010FBW-CRI
輝度範囲[LV] 9 - 15
輝度範囲[cd/㎡] 72 - 4600
輝度面(WxH)[mm] 100 x 100
輝度ムラ[± %] 2.5
相関色温度[K] 下記から2種類を選択
2850 ±100
3200 ±100
4870 ±200
5500 ±200
6500 ±300
光源 LED
点灯方式 DC点灯
機能 ・テンキーによる任意輝度指定
・登録された輝度の切り替え
・輝度フィードバック機能 Gen.3(機能の無効化含む)
・輝度単位の切り替え
・輝度値のサンプリング表示
・オートキャル機能
・LED OFF機能(簡易ダーク機能)
・表示部バックライトのON/OFF切り替え
・パルス点灯機能
・エラー表示
・外部通信機能

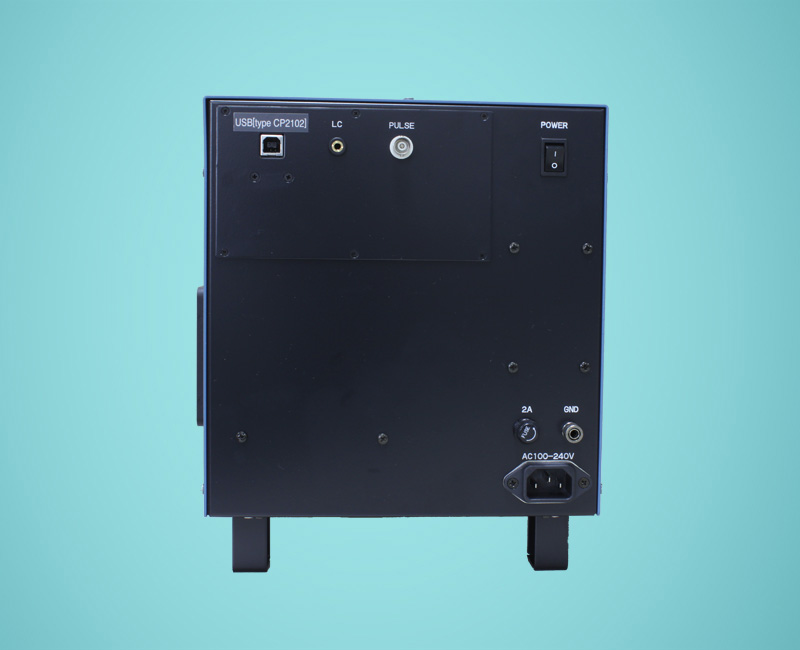

通信I/F USB2.0 Type-B端子
仮想COMポートによるシリアル通信に対応
電源電圧 AC100 -240 V, 50/60 Hz
寸法(WxHxD)[mm] 223 x 269 x 253
重量[kg] 4.5
拡張機能 オプション対応
・輝度再現範囲の変更(変更例LV8 - LV14)
・相関色温度の選択
・筐体上面に取っ手追加
・外部通信の方式変更(イーサネット、RS-232C、赤外線リモコン)
カスタム
・輝度再現範囲の拡大(拡大例:LV7 - LV15)
・筐体色の変更
・制御PCソフトウェアの作成
※ご相談ください
